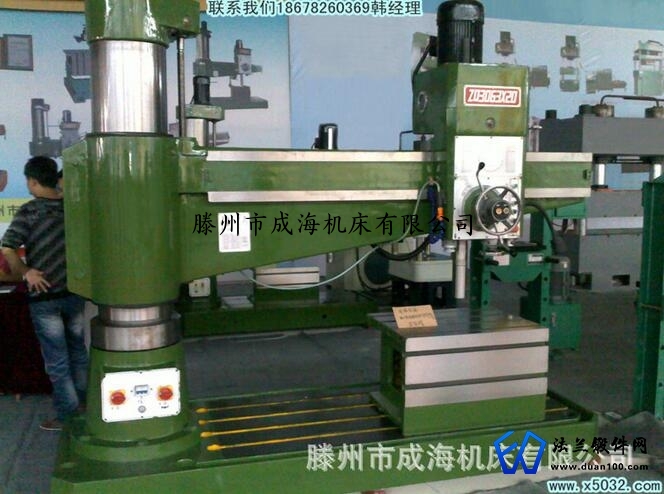

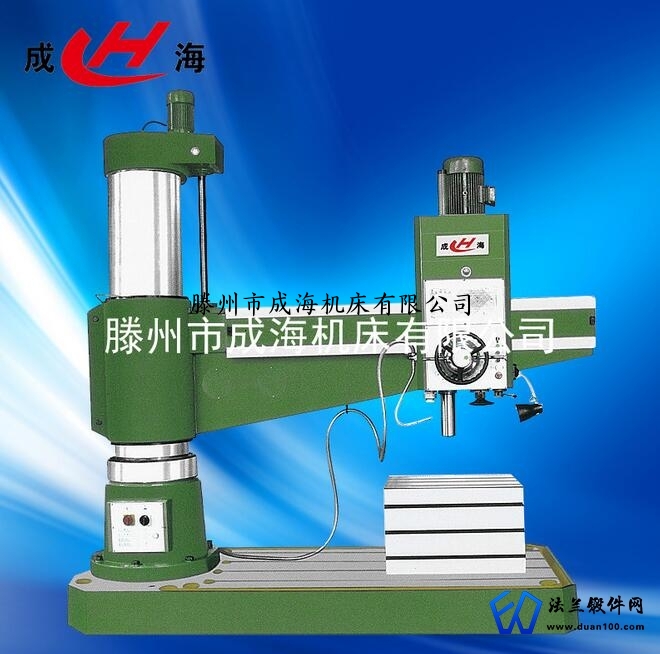

ZQ3063摇臂钻床

技术参数

最大钻孔直径（mm）

铸件63（45#钢件50

主轴中心线至立柱母线距离（mm）

最大1730最小360

主轴箱水平移动距离（mm）

1685

主轴端面至底座工作面距离（mm）

最大1675最小450

主轴行程（mm）

280

主轴圆锥孔

莫氏5号

主轴转速12级（r/min）

34、47、66、90、130，180，240，340、470，650、930，1280

主轴进给量6级（mm/r）

0.10、0.15、0.25、0.40、0.63、1.00

主轴允许最大进给抗力（N）

17000

摇臂升降速度（m/min）

1.3

摇臂顺转角度（°）

360

主电机功率（KW）

5.5

升降电机功率（KW）

1.5

机床净重约（Kg）

3500

机床轮廓尺寸（长×宽×高）（mm）

2220×890×2450
