CW6163C、CW6180B技术参数结构特点
|
|
本系列机床床适用于车削内外圆柱面、圆锥面及其他旋转零件，可加工各种常用的公制、英制、模数和径节螺纹，并能拉削油沟和键槽。本系列车床还有以下特点:
床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。
2.操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。
3.运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。
4.主轴孔为104mm、尾座装有刻度盘和刻线，使用直观；机床外形整体美观，易于擦拭和维护。
|

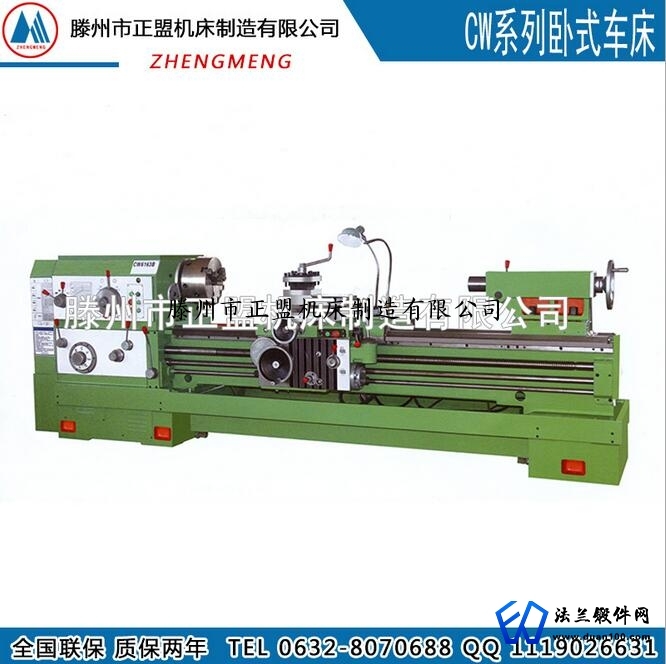

CW系列普通型CW6163C/CW6263C/CW6180B/CW6280Q技术参数【导轨为550mm宽.普通型（床身带床腿型）】
|
型 号
|
CW6163B/C CW6263B/C
|
CW6180B/C
CW6280B/C
|
|
床身上最大工件回转直径
|
mm
|
630
|
800
|
|
刀架上最大工件回转直径
|
mm
|
370
|
500
|
|
最大工件长度
|
mm
|
1500 3000 4000 5000--12000
|
|
马鞍槽内最大回转直径×有效宽度
|
mm
|
800/310
|
1000/310
|
|
主轴通孔直径和轴头型式
|
|
105（B系列） 130（C系列） D11
|
|
主轴孔前端锥体和顶尖锥度
|
|
120（B系列） 140（C系列） 莫氏5#
|
|
主轴转速级数和范围
|
r/min
|
18种 5.4-720
|
18种 5.4--720
|
|
纵进给量级数和范围
|
mm/r
|
64种 0.06-24.3
|
64种 0.05-24.3
|
|
范围1:1
|
mm/r
|
0.1-1.52
|
|
范围16:1
|
mm/r
|
1.6-24.3
|
|
用交换齿轮微量进给范围
|
mm/r
|
0.06-0.912
|
0.06-0.912
|
|
横向进给量与纵进给量的比率
|
|
1/2
|
|
床鞍快移速度
|
|
4000
|
|
机床丝杠螺距
|
mm/min
|
12（公制）；1/2"（英制）
|
|
公制螺纹种数、范围
|
mm
|
50种 1-240（另有14种非标螺纹）
|
|
英制螺纹种数、范围
|
t.p.i
|
26种 14-1
|
|
模数螺纹种数、范围
|
mm
|
53种 0.5-120
|
|
径节螺纹种数、范围
|
DP
|
24种 28-1
|
|
下刀架最大横向行程
|
mm
|
500
|
500
|
|
上刀架最大行程
|
mm
|
200
|
200
|
|
尾座套筒行程
|
mm
|
250
|
250
|
|
尾座套筒锥度
|
|
莫氏5#
|
莫氏5#
|
|
床身导轨宽度及淬火硬度
|
mm
|
550 RC52
|
600 RC52
|
|
主电机功率
|
KW
|
11or15
|
11or15
|
|
快速电机功率
|
KW
|
1.1
|
1.1
|
|
冷却泵电机功率
|
W
|
120
|
120
|
|
机床宽度×高度/包装宽度×高度
|
mm
|
1550×1500/1880×1780
|
1560×1630/1880×1910
|
|
机床长度/
包装箱长度
|
最大工
件长度
|
1500
|
mm
|
3700/3900
|
3700/4150
|
|
3000
|
mm
|
5250/5400
|
5250/5650
|
|
4000
|
mm
|
6250/6650
|
6250/64506650
|
|
5000
|
mm
|
7250/7630
|
7250/8050
|
|
机床净重/ 毛重
|
最大工件长度
|
1500
|
mm
|
4900/6000
|
4900/6000
|
|
3000
|
mm
|
5500/6900
|
5500/6900
|
|
4000
|
mm
|
6100/8000
|
6100/8000
|
|
5000
|
mm
|
6900/9000
|
7500/9000
|
|
最大承重
|
kg
|
2000
|
2000
|
床身材质：
床身材质：
床身材质：
材料名称：灰铁250；
牌号：HT250
标准：GB 9439-88
类型：珠光体类型的灰铸铁
密度：约为6.8-7.3g/cm3
床身硬度在45-55度之间.
床身采用整体结构,床身上部宽度为550mm,床身导轨采用V-平导轨，具有很高的承重能力和良好的导向精度。床身的结构设计充分考虑了热变形和承载变形因素，截面为Π型筋板加封砂结构，筋板布局合理，同时采用高强度，低应变力的铸铁铸造，所以具有良好的刚性，抗振性和抗断面畸变能力，承载大，调整方便，45°倾斜后排屑，排屑方便畅通等许多特点。床头主轴和床头箱内齿轮为沈阳机床厂原厂长齿轮和主轴，轴承为海尔滨轴承，进给箱和溜板箱为沈阳机床厂原厂总成。
工作精度：

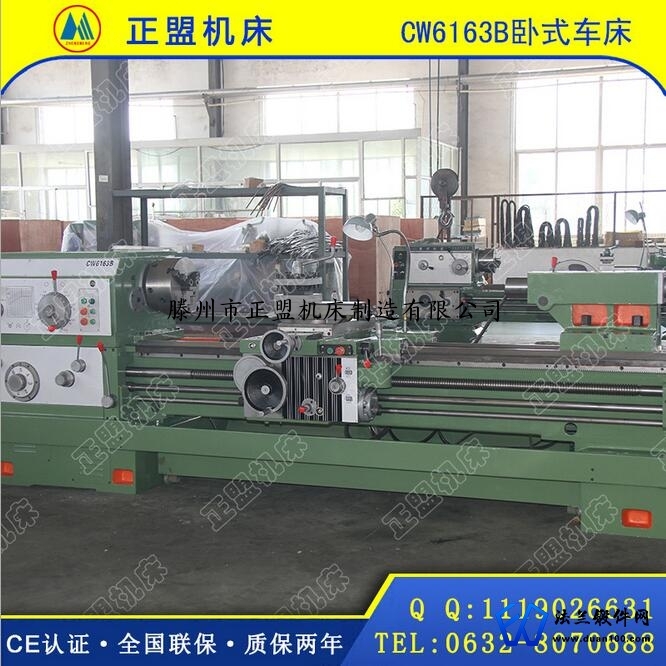

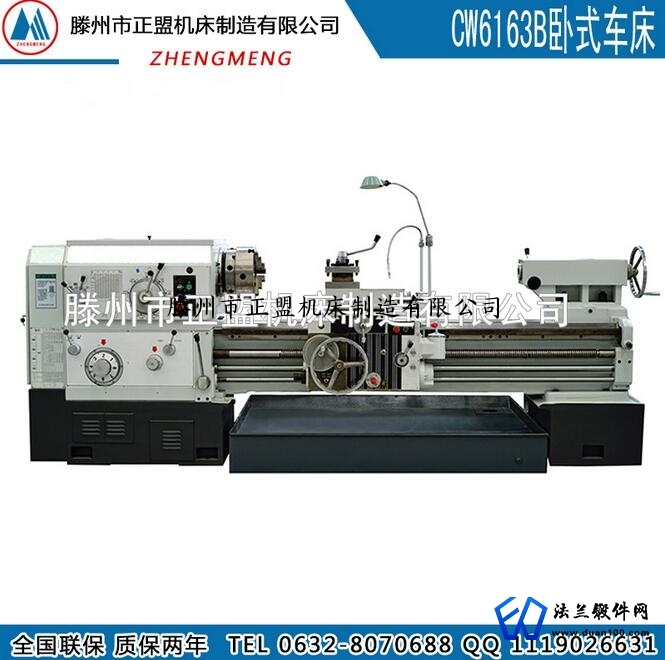

CW6163B.CW6263B.普通卧式车床执行Q/TXJ0225-2001《重型卧式车床 精度精度》标准，其主要项目如下：
精车外圆的圆度 0.015 mm
精车外圆的圆柱度 0.040 mm / 500 mm
精车端面的平面度 0.025 mm / 500 mm
精车螺距的螺距精度 60 mm长度上0.015 mm
尺寸精度 IT 7
精车外圆的表面粗糙度 Ra 1.6
主要附件：
1、死顶尖 1件
2、尾座移动装置 1套
3、冷却系统 1套
4、润滑系统 1套
5、照明系统 1套
6、Φ320四爪卡盘 1套
7、闭式中心架 1套
8、跟刀架 1套
本机床和沈阳机床配套配件如下：
1.床头主轴
2.床头箱内部齿轮
3.轴承为海尔滨总厂轴承
4.进给箱总成为沈阳机床厂原厂总成。
5.溜板箱总成为沈阳机床厂原厂总成。
均为沈阳机床厂原厂配件，也可和沈阳机床内部零件互换。
本机床保修一年. 跟踪服务
本公司可以根据用户需要定做特殊型号设备机床
