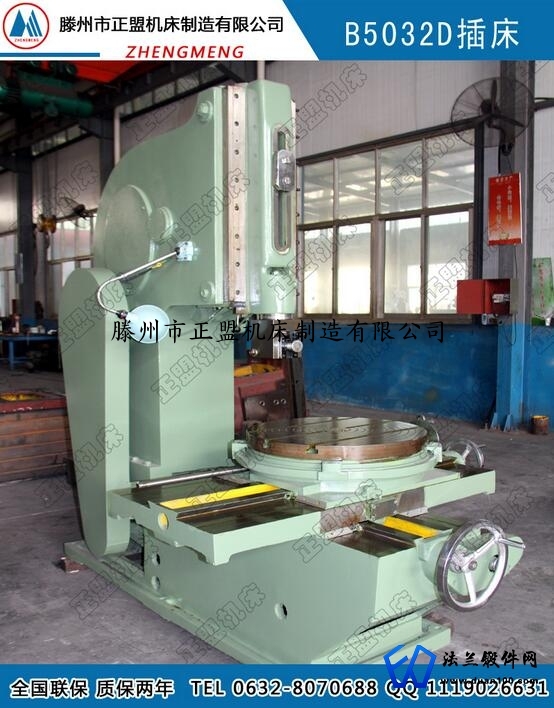

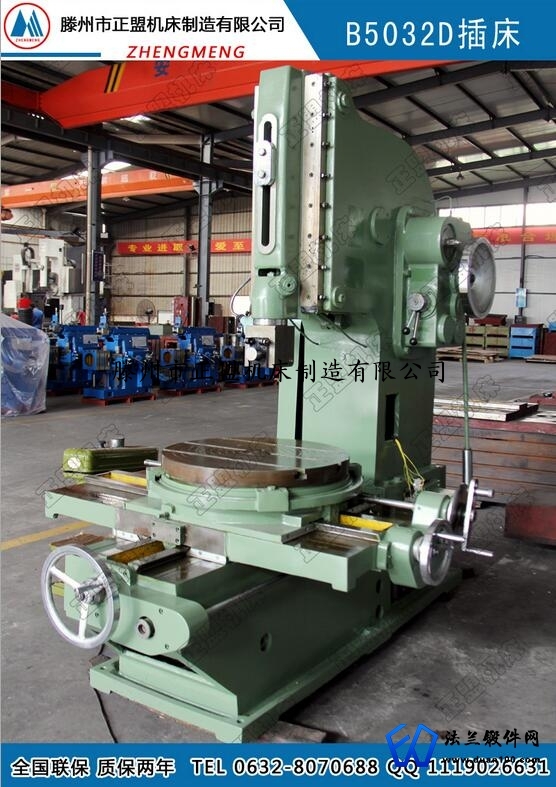

正盟机床 供应B5032D插床（厂家直销）金属立式插床
产品介绍
-
- 产品信息
- 名称：B5032D插床
- 品牌： 正盟机床
- 库存： 现货
- 颜色： 可定做
- 产品特点
-
-
本机床用于插削平面、成型面及键槽等，并能插倾斜度在10°范围内的模具等工作物，适用于单个或小批量生产的企业。
本机床的工作台具有三种不同方向的进给（纵向、横向和回转），故工作物经过一次装夹后，在本机床加工几个表面。
机床具有滑枕往复运动的液压传动机构与工作台液压进给装置。滑枕在每次行程中速度不变，滑枕运动速度与工作台的移动均可作无级调整。液压操纵台具有对滑枕换向给油的换向机构，工作台除有液压与手动进给外，尚且有单独电动机传动的纵向、横向与回转的快速移动。采用液压进给的插床，是当工作结束转返回的瞬间进给，因此优于机械插床采用的鼓轮进给。
技术规格 MAIN SPECIFICATIONS
|
加工范围
|
Work range
|
B5020D
|
B5032D
|
|
最大插削长度
|
Max.slotting length
|
200mm
|
320mm
|
|
工件最大加工尺寸(长*宽)
|
Max.dimensions of wodplece(L*H)
|
485*200mmm
|
600*320mm
|
|
工件最大重量
|
Max.weight of workpiece
|
400kg
|
500kg
|
|
最大切削力
|
Max.cutting force
|
5500N
|
7500N
|
|
滑枕往复次数
|
No.of strokes per minutem
|
32,50,80,125,r ,p,m
|
20.32.50.80.r.p.m
|
|
滑枕垂直调整距离
|
Vertical ajustment of ram
|
230mm
|
315mm
|
|
滑枕倾斜角度
|
Inclination of ram
|
0-8度
|
0-8度
|
|
刀头支承面至床身前壁间距离
|
Distance between tool holdingsurface and column front
|
485mm
|
600mm
|
|
插刀杆最大尺寸(宽*高)
|
Max.tool shank size (W*H)
|
25*40mm
|
25*40mm
|
|
工作台直径
|
Table diameter
|
500mm
|
630mm
|
|
工作台面至滑架下端间距离
|
Distance between table surface and low end of ram
|
320mm
|
490mm
|
|
工作台最大纵向移动距离(机动/手动)
|
Max.longitudinal travel of table
|
400/450mm
|
480/620mm
|
|
工作台最大横向移动距离(机动/手动)
|
Max.cross travel of table
|
450/500mm
|
480/560mm
|
|
工作台最大回转角度
|
Max.Rotary angle of table |
±360度 |
±360度 |
| 工作台纵横机动进给范围 |
Range of table longitudinal and cross power feeds |
0.08-1.21mm |
0.08-1.21mm |
|
工作台回转进给范围
|
Range of table power feeds
|
0.052-0.783
|
0.052-0.783
|
|
主电动机功率
|
Power of rapid drive motor
|
3kw
|
4kw
|
|
主电动机转速
|
Rotating speeed of main drive motor
|
1430r.p.m
|
960r.p.m
|
|
机床轮廓尺寸(长*宽*高)
|
Overall dimensions (L*W*H)
|
18355*1305*1980mm
|
2180*1505*2285mm
|
|
机床重量(约)
|
Weight(approx)
|
2400kg
|
3500kg
|
